Автопровід 3

Автоматична лінія СБАЛ-ІІІ

особливості

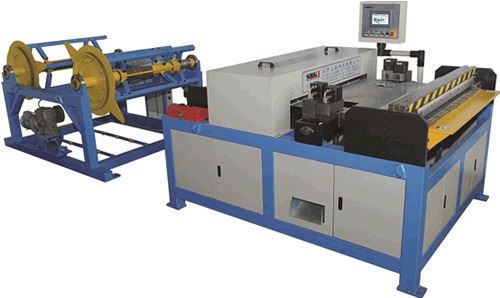

Auto Duct Line III складається з розмотувача, вирівнювальної машини для довбання канавок, «V» і «квадратного» канавок, ріжучого пристрою та згинального пристрою. Стандартні «V» і «квадратні» пристрої для прорізання канавок використовуються для фланцевих повітроводів TDF, а «квадратний» пристрій для прорізування також можна використовувати для виготовлення фланців TDC. Блок для згинання можна зробити під прямим кутом, щоб відповідати Піттсбургу, або металевий лист можна зігнути у формі "квадрат" або "L". Значно підвищити коефіцієнт використання плати, зменшити трудомісткість і скоротити робочу силу. Частина електричного управління виробничої лінії приймає повний сервоконтроль; система управління має замкнуту систему зворотного зв'язку, а точність і стабільність, очевидно, покращуються. Максимальна робоча швидкість 18 м/хв. Допуск на довжину становить ±0,5 мм; допуск по діагоналі становить ±0.8 мм. Система може забезпечити виробничу потужність 1500 м² повітроводів за зміну (8 годин). Auto Duct Line III може керувати заглушкою труб. У той же час він дуже підходить для диверсифікованого виробництва, наприклад для формування TDF/кутової сталі/вставного фланця. Кутові сталеві фланці та вставні фланці можна автоматично згинати у квадратні труби.

1. Підвіска з алюмінієвого сплаву полегшує керування машиною.

2. Вбудована шафа управління зменшує проводку в цілому конструкції та полегшує її переміщення.

3. Імпортована конфігурація дуже стабільна та зручна у використанні. CNC Air Duct Line — це лінія для виготовлення повітроводів із найвищою автоматизацією та найвищою ефективністю серед машин прямокутної лінії повітроводів. Крім того, ми також можемо налаштувати машини на основі ваших особливих вимог.

Базова конфігурація

Один електричний розмотувач (2 котушки).

Один набір обладнання для вирівнювання та набивання бортів.

Гідравлічна куторізальна машина з чотирма наборами матриць.

Гідравлічний листорізальний верстат, гідравлічний згинальний верстат

Один набір комп'ютерної системи керування ЧПУ та виробничого програмного забезпечення.

Один двигун

Технічні дані
